商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌康良电力
- 型号ZW32-35/630
- 灭弧方式真空断路器
- 极数3P+N
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压35KV
- 额定电流630A
- 产品认证其他
- 数量2000
- 厂家康良电力
产品简介：

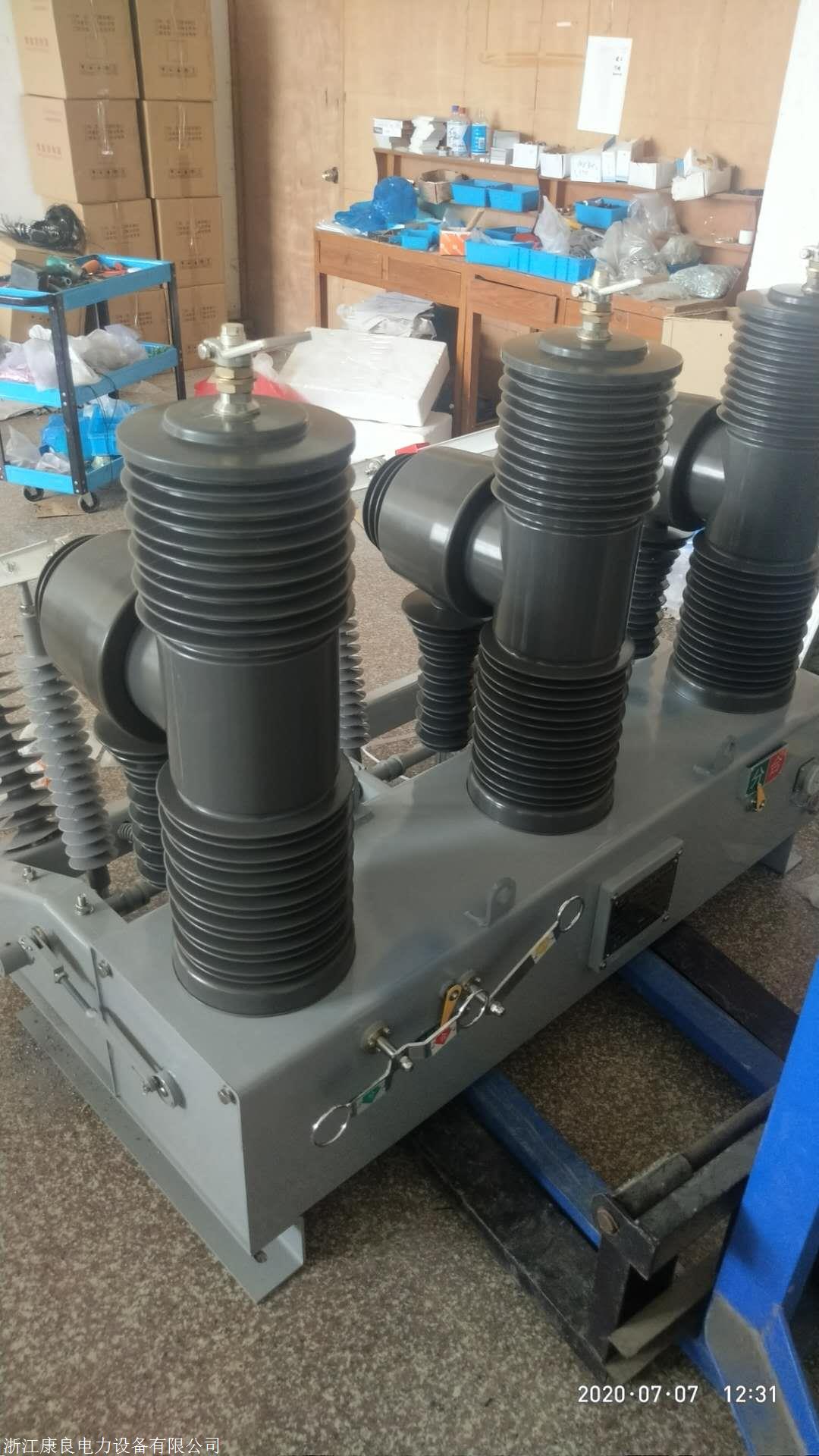

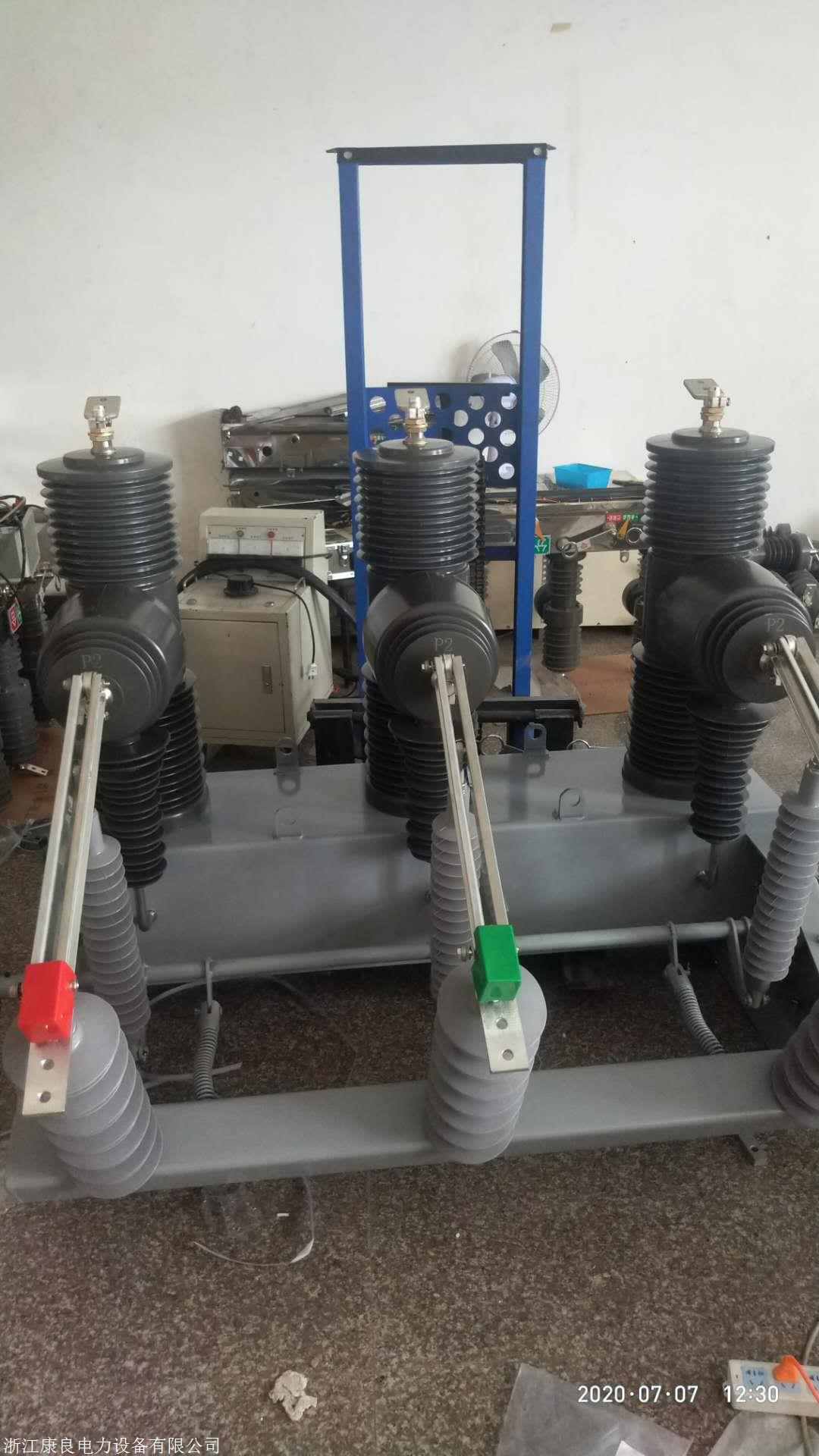

产品详情：zw32-35/630智能真空断路器带配控制器
1是三相交流50hz，室外额定电压40.5kv真空断路器，集成计量开关设备，作为分合闸负载电流，过载电流，短路电流，零序电流，过电压，欠电压等，并具有0〜3次自动重合闸。
？极高的可靠性
？在整个生命周期内全然免维护
？具有较高的机器寿命和电气寿命
？整机体积小，重量轻，易于安装
？具有基准的继电保护和迅速自动重合闸功能
1.1使用条件
？环境温度：-30℃〜+60℃；
？海拔：不超过2000米；
？风速不超过34m/s；
？可以忽视开关柜和控制设备外部的振动或地动；
？污染等级：四级；
？储存温度-40℃〜+85℃。
？2 断路器构造与工作原理
ZWDK-35M型智能断路器主要由一体式实心密封极电流互感器，电动操动机构和盒构成。这种类别的断路器是为小型化而设计的，还装备了手动开合设备。电流互感器可以根据需选项满足用户需要。
？ZWDK-35M型智能真空断路器控制由配套的智能控制单元完成，该开关可以现场打开和关闭，也可以通过通讯接口开展远程操作，断路器的其他信息也可以传输到控制中心，通信通道可以是电缆，光纤，GPRS/CDMA，GSM等。

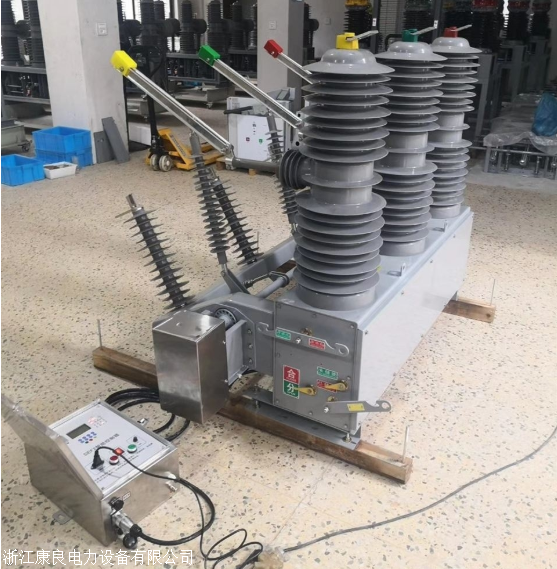

智能控制单元安装在邻近断路器的位置，并通过控制电缆与断路器联接。智能控制单元的电源分成主电源和备用电源。主电源是AC或DC 220V，它是通过PT从高压线得到的；备用电源由电池提供（安装在智能控制单元盒中）。主电源在正常运行期间为备用电源充电；当主电源遗失时，备用电源仍可以完成断路器的控制以及控制单元中的其他操作。备用电源（满载时）可以使整台机械维持不少于48小时的工作时间。
断路器操动机构配有手动紧急打开手柄，用以在控制系统或电源出现故障时开展紧急打开操作。
2.1断路器的工作原理和过程
2.1.1灭弧原理：ZWDK-35M型真空智能断路器使用真空灭弧室，真空为极高真空的灭弧和绝缘介质，在操动机构作用下给动，静触头通电并打开时，触点之间会产生真空电弧。同时，由于触头的特别构造，在触头空隙中也会产生合适的纵向磁场，提醒真空电弧维持扩散型，电弧均匀分布在表面触及并燃烧以维持较低的电弧电压。当电流自然过零时，残余的离子，电子和金属蒸汽可以以微秒为单位再次结合。或凝结在接触面上和屏蔽罩上，快速回复灭弧室折断的介电强度，从而熄灭电弧达到破裂的目的。由于使用纵向磁场控制真空度电弧，真空断路器具有有力而安定的分断电流能力。
2.1.2能量存储：ZWDK-可以通过能量存储手柄或电能手动存储能量。
2.1.3合闸操作：本地按下智能控制单元上的合闸按钮，或远程控制合闸操作，或使用合闸手柄开展手动合闸。
2.1.4打开操作：本地按下智能控制单元上的打开按钮，或通过远程远程打开操作，或使用打开和关闭手柄打开
四，智能控制单元
1概述
MY8802重合器控制器是为中压室外单稳态双线圈永磁断路器重合器设计的控制设备。
实现遥测数据的采集，电流保护，重合闸，故障记录，远程通讯，远程遥控操作，本地遥控操作，本地按钮操作，开关状态得到，开关状态输出等
支持多种通讯方法，易于选取构建配电网自动化系统。支持手动和远程电池激活功能；lcd显示直观方便。故障记录功能方便故障分析；谐波测量用以电能质量分析。
特点：
？专为10-40.5kv弹操断路器设计
？全工业设计，适于室外环境要求
集成功能，例如电流保护，重合闸，无线远程控制，本地控制，状态得到，通信等。
？IGBT控制输出，快速切断故障源。
？液晶显示，全数字键，使用更方便
？故障录波功能，方便故障分析
？航空插座连结到断路器，易于安装和保障
2.技术参数
2.1。工作环境
？环境温度：-40℃〜70℃
？*大变化率：1℃/h
？相对湿度：10％至100％
？*最大绝对湿度：低于35g/m3
？海拔：≤2000m
？大气压：70〜106kpa
？工作环境：室外，无易燃，爆炸凶险，化学腐蚀和剧烈振动的地方
2.2。机器特点
可以背负等级i的振动响应和冲击响应。
2.3。电气参数
2.3.1。额定数据
？交流电压：57.7v，100v，220v
？交流电流：1a，5A
？频率：50hz
2.3.2。能量损耗
？设备的有功功耗不超过5w，视在功耗不超过8va。
？交流电压：<0.5VA/相
？交流电流：<0.25va/相
2.3.3。过载能力
？交流电压：2倍额定电压：连续工作；
？额定电压的10倍：等候10秒钟。
？交流电流：10倍额定电流，连续工作
额定电流的20倍，持续时间低于1s，系统正常工作。
2.4。主要技术指标
2.4.1。遥测精度
？直流采样精度：0.5级
？交流电流采样精度：0.5级
？交流电压采样精度：0.5级
？功率采样精度：1级
？额定10次电流测量误差<3％
2.4.2。遥信开入
？信号输入方法：无源接点
？遥信开入决议：<2ms
？可以设立软件防抖时间5-60000毫秒
2.4.3。状态输出
？输出方法：继电器常开触点
？联系能力：DC30V5A;AC250V5A
2.4.4。过流protect
？电流设定范围：0.1in∽10in
？当前设置误差：<3％
？时间设定范围：0ms∽100s
2.4.5。零序保护
？当前设定范围：0.02in∽2.5in
？当前设定误差：<5％
？时间固定值范围：30ms∽100s
2.4.6。再度合上
？重合次数：0∽3
？时间固定值范围：0∽60S
2.4.7。电磁兼容
该设备的迅速瞬态扰乱测试，高频干扰测试，电涌测试，静电放电扰乱测试和辐射电磁场干扰测试均符合DL/T721-2000《配电网自动化系统远程终端》规定中的4级要求。。
2.4.8。绝缘测试
？绝缘测试符合GB/T14598.3-936.0规定
？脉冲电压测试符合GB/T14598.3-938.0规定
3.主要功能
3.1。遥测（YC）功能
3.1.1。交流采样
同时收集，转换，处置模拟量并将其传输到主站，实现电流和电压量的测量，并监视馈线的电源状态
（1）收集三相ac电压和电流以实现电压，电流，有功功率，无功功率和功率因数
（2）收集馈线故障电流
（3）收集零序电流
（4）收集电流和电压的谐波分量
3.1.2。直流采样
（1）收集电池电压
（2）收集电容器电压
3.2。遥信（YX）功能
收集8个远程信号，包括开关状态，储能状态，本地/远程状态，打开按钮状态，关闭按钮状态等的远程信号。
3.3。控制（YK）功能
（1）支持手动按钮，实现断路器跳闸和合闸操作；
（2）支持短距离无线遥控器，实现断路器的跳闸和合闸操作；
（3）支持短距离无线PDA，实现断路器跳闸和合闸操作；
（4）通过远程通讯实现断路器的跳闸和合闸操作；
（5）记录并保留近来的10条操作记录。
